Super Angulon 65mmF8の4×5カメラでの問題

 気づかなかったけど、昨日は4月5日で「シノゴの日」だったのでは?

【EBONYとリンホフの共通の問題点:レンズボードが#00番】
 このレンズは中版用カメラのレンズで#00番という穴の開いた4×5用レンズボードが必要です。このタイプのレンズボードは特殊で中古や出来合いの製品ではほぼ流通しておらず、専門店で穴の開いていないリンホフボードに開けてもらうのが普通です。なので、レンズボードがついてないレンズ単体や中版用レンズボードに付いたものを入手した場合、ひと手間かかります。4×5のリンホフボードが付いたレンズが狙い目です。
【注意点】WISTAのレンズボードはリンホフのボードと形は同じですが、レンズの取り付け穴がボードのセンターに開いているそうです。リンホフのボードはレンズ取付け穴がボード中心から約8mm下にオフセットされているそうで、ウイスタのボードをリンホフで使う場合は約8mm像が上にあることになります。イメージサークルが小さいレンズでは切られることにもなります。

【EBONY New45sで問題ないことを確認】
 EBONY New45sでスーパーアンギュロン65mmF8(平板に取り付け)を付けて撮ったことがなかったので、ピントの確認をしてみました。New45sのフランジバックの仕様は65-275mmとのことです。なので、ピントはぎりぎり来るはずです。今日はあいにく雨で家の中から無限遠のものを見ることはできず、30mぐらい先のアパートの屋上にある給水塔を目標にしました。結果は7mm程度の余裕でピントが合いました。なので無限遠も大丈夫のハズです。したがって、スーパーアンギュロン65mmF8を使う場合には、リンホフテクニカよりピント合わせは楽ということになります。

【リンホフ スーパテクニカでの問題点】
①リンホフテクニカで、ピント調整ができる可動レールに載せた時の最小フランジバックを測ったところ88mmぐらいでした。なので平板のレンズボードで使用できるレンズは90mm程度までということになります。したがって、65mmのレンズは格納時の固定レールの上でピント合わせをする必要があります。
 しかし、固定レールで調整できるフランジバックの距離を測ったら38~75mmぐらいまででした。したがって、65mmを平ボードに付けたらピント調整可能ですが、例えば20mmの凹みボードにつけたらフランジバックの範囲が55mmまでとなり、65mmのレンズはそのままでは使えないことになります。この場合、後ろのフィルムバッグの部分を後ろにずらしてやる必要が出てきます。なので、凹みボードに付けた場合の方がピント調整が厄介になります。
②では、30mm程度の凹みボード使い、可動レールでピント調整すれば良いように見えます。しかし、65mmのレンズの場合には、前蓋を90°からさらに曲げて120°程度にしないと、前蓋が画面に映り込んでしまいます。そのため、リンホフの場合、65mmレンズのピント調整を可動レールの上で行うのは、最初からできないのです。したがって、Super Angulon 65mmF8を使う場合、平ボードに付けるという選択肢しかありません。
[ヘリコイドによるピント調整] ピント調整機能(ヘリコイド)のあるアダプタと、このレンズを組み合わせてある個体もあるようです。固定レール上での、ピントグラスでのピント調整は苦になるものでもないので、これは目測撮影を行うためのものと思います。

【EBONYとリンホフの共通の問題点:イメージサークル】
 4×5のフィルムで必要なイメージサークルは150~152mmぐらいとされてますが、Super Angulon 65mmF8のイメージサークルは155mm。ほぼ同等なのでアオリは使えず、周辺減光も大きいことになります。しかし、トリミングを前提とすればアオリもありです。

なぜリンホフの距離計にはカムが必要なのか?

 たぶん、リンホフスーパーテクニカに内蔵の距離計(レンジファインダー)の特性と、各レンズのピントの合う位置の特性が違うので、そのずれを解消するような機構になっているのでしょうね。なので、指定のレンズでないと同じ焦点距離のレンズでも合わないという結果も起きるということですね。
【追記 2024/04/05】カタログを読むと、リンホフの販売店を通して購入したレンズには、それに合わせたカム(& 目盛盤?)が添付されるという販売方法だったようです。なので、焦点距離が同じであっても合う保障はありません。

 したがって、120の67等の撮影で、カムは無いがどうしてもスクリーンでのピント合わせができない(or したくない)場合は、内蔵の距離計を使わずに、使用するレンズに合わせて、レーザ距離計で測って校正した目盛盤を作りレールの横に貼れば、レーサ距離計(or 目測)の距離で撮影ができます。例えば、使用するレンズの無限遠のピントの位置が、無限遠の目盛の位置です。次に、正確に例えば5mの位置に置いた物をスクリーンでピントを合わせれば、そこが5mの目盛の位置です。こうして何点か測れば目盛盤ができます。撮影時には対象までの距離を、レーザ距離計(or 目測)で測り、出た距離で目盛盤に合わせればピントは合っているはずです。もともと、手持ちでリンホフの距離計のピントを合わせる(2重像を合わせる)のは重くて至難の技です。CAMBO WIDE等のピント合わせも、ヘリコイドに記載の目盛盤に、目測した距離を合わせるだけです。

 そういう意味では、35mmのライカなどのレンズを交換できるレンジファインダータイプのカメラは、うまい作りになっていることになります。当然仕様があって、それに沿って、ボデイ側とレンズ側がつくられているのでしょうけど。それに対して、大判レンズは距離計を意識していないので、仕様がばらばらなんでしょう。

ようやく分かったリンホフのレンジファインダー化

 リンホフの使いかたを説明したWEBのページはほぼ無いので、レンジファインダー機能の使い方は知りませんでしたが、予想でやってみたところ、機能しました。レーザ距離計で測って0.9mの所がリンホフの距離の目盛では1mちょうどで、4~5m先のスナップで使うにはほぼ問題ないレベルでした。購入後20年目にして使い方が分かった。。

 すでにレンズに合ったカムが設置してあり、距離計が調整してある場合の使い方です。

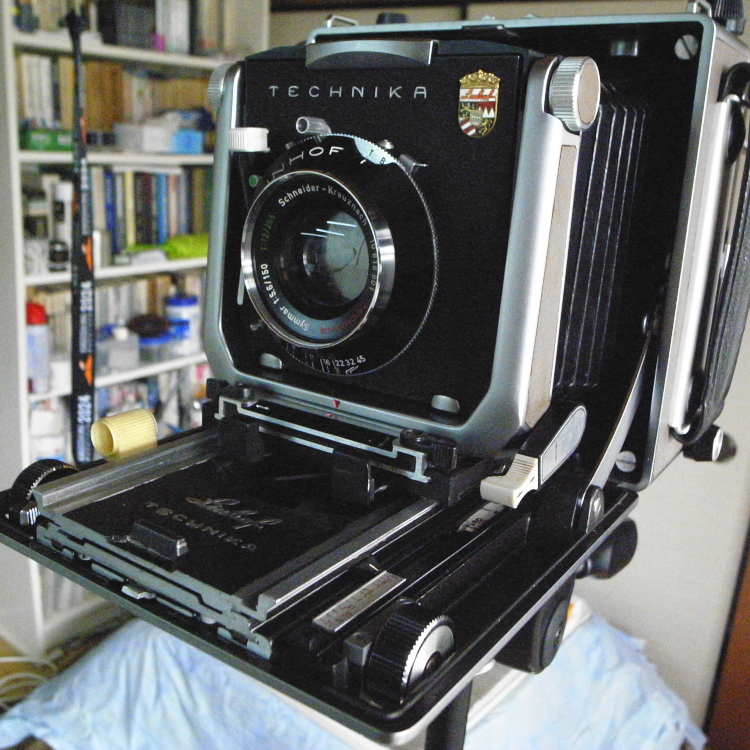

 ①リンホフの前蓋を開くとこんな感じです。小さなレンズなら付けたままで収納できます。

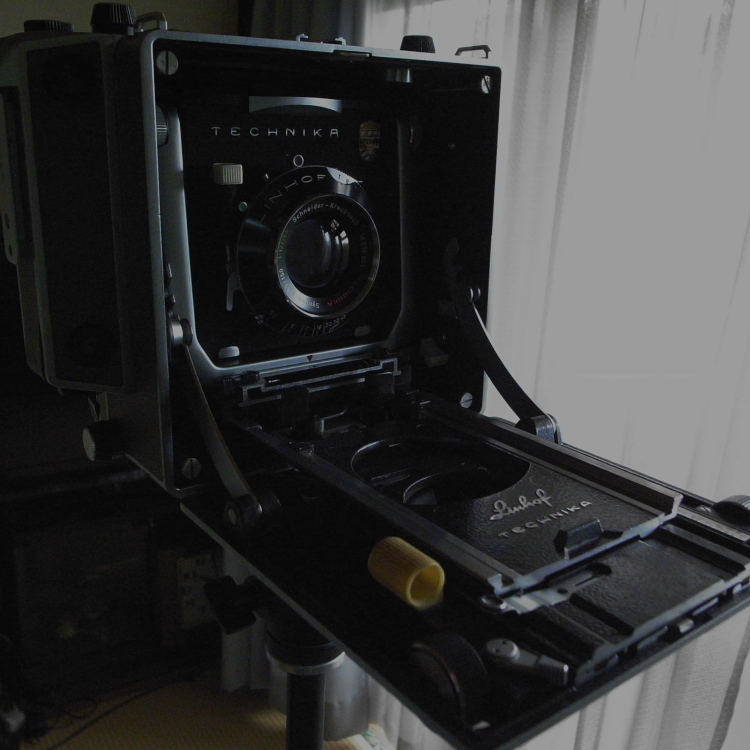

 ②次に一番上のレールをレンズが載っているレールまでさげます。左側の2つのボタンでレールのロックがはずれます。

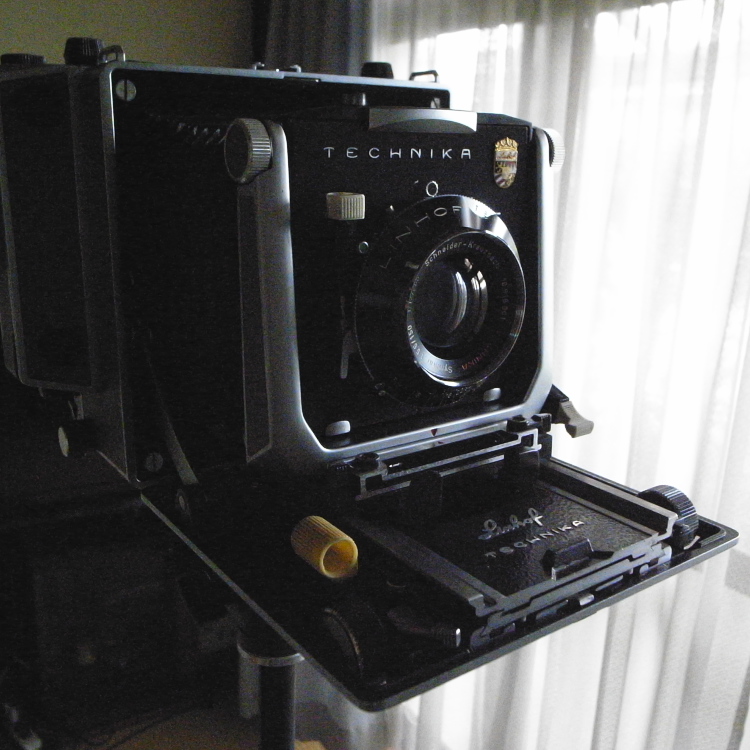

 ③レンズが載っているフレームを、前の2つのレバーをはさんで、レールに沿って引き出します。
 ④上のレールも元の位置に戻します。

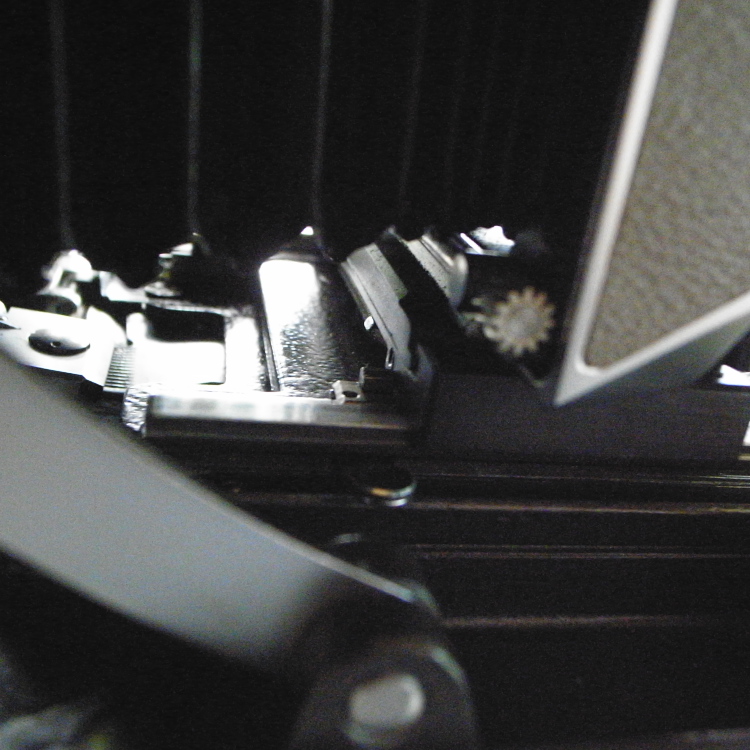

 ⑤レールの脇に付いている「赤色の無限ストッパー」を立てます。150mmは赤色のようです。したがって、最初にこの位置の先まで、レンズのフレームを引き出しておきます。

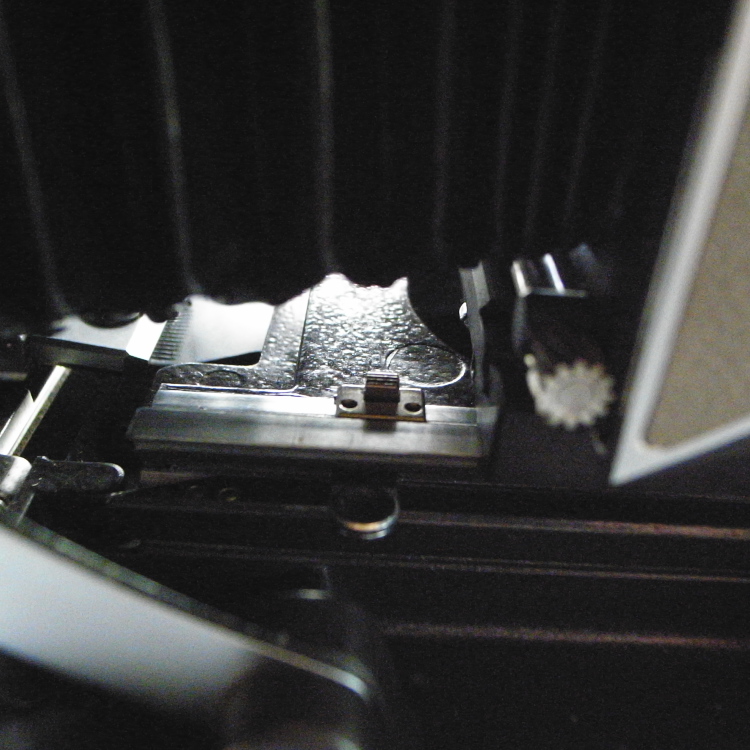

 ⑥ストッパーで止まるところまで、レバーをつまんでレンズのフレームを戻します。

 ⑦この位置で、一番上のレールについている「⇒」が目盛版の「無限」の位置にあります。

これがレンジファインダーで使う時の最終形です。一番上のレールは収納時の位置にあります。したがって、距離計を使わない場合でも、150mmレンズの位置はこのあたりになります。90mmは若干後ろ。
 平ボードについている65mmは収納されてるレールの上でレバーをゆるめて、手動でピントを調整します(前のレールでのピントの調整機能はつかえません)。凹みレンズボードについている場合は、微妙な位置にあるらしく、これではピントが来ないようで、フィルムの載るバックボードを後ろにずらします。(凹みレンズボードなら、前のレールでピントが来てもよさそうですが?)また65mmの場合は、前蓋が90°の位置では、映り込んでしまうので、120°ぐらいの最大位置まで下げます。

 なお重量はカタログに6ポンド1オンスとあるので28オンス(1オンス≒28g)、だいたい2.7kg。なので、これにレンズ、及び67or69のアダプタを付けると4kg弱。なので手持ちで撮るには体力と覚悟がいる。手持ちで持って、本体のレンジファインダーの2重像でピントを合わせるのは無理なような。
 風景写真でこの機能は不要なので、レンジファインダー部を取り外してもらっている人も多いようだ。最初から付いていないモデルもある。

リンホフスーパーテクニカ(4×5)の使い方

 これまで適当に使っていたけど、良い説明ビデオがあった。 特に5分目あたりのレンズ装着部分を引っ張り出すところは指摘されている悪い例だった。

 距離計がつているという話もあるけど、なんのことかよくわからなかったが、この動画を見て初めて向かって左の2つの穴が距離計であることを認識。レンズに合ったカムが必要とのことだけど、私のものには150mm用がセットされていた。90mm用のカムもついてきたような気がするが行方不明。いずれにせよ、レール上でスタートの位置を目盛の∞に合わせると、2重像が合う点が距離に応じて変わっているのがわかった。一応レールの脇に距離の目盛版がある。この機能があると、いちいちスクリーンでピント合わせをする必要がない。150mmのレンズだけだけど。これでパンフォーカスにしなくても、スナップショットも可能なわけだ。この機能で4×5のレンジファインダーのカメラになるわけだ。120のロールフォルダー(67)を使えば、普通に10枚連続して撮れることになる。
