　普通の露出計は測る範囲が40°程度だと思う。これは35mmカメラで60mmのレンズの写角だ。しかし、ピンホールカメラの写角は100°を超えるので、普通の露出計で測ると向ける方向で結構値が変わり迷いが出る。実際は最高点と最低点の平均をとるとかあるのだろうが、面倒だ。そこで使っているのがコンデジ。使っているGRの焦点距離は28mmなので、75°ぐらいの範囲で平均測光してくれていることになる。これで、写角の中心方向を測れば、大きくちがうことはまず無いし、迷いも起きない。

　しかし、ピンホールカメラの場合もう一つ問題があって、F値からでてくる露光時間は、中心部のものでしかない。120°の写角のピンホールでは、周辺部では２段落ちていて、真ん中から外では約１段落ちていることになる。なので、トンネル効果を狙う場合は別だが、全体的に適正な露光時間(±1Ev以内)にするには、１段ぐらい時間を伸ばした方(倍にする)がよいことになる。

　なのでピンホールカメラの場合、計算で出た露光時間にシビアになる必要はなく、長めに開けた方がよさそうだ。

　なお、普通の露出計を購入する場合は若干大きいがSEKONICのL-308B&そのシリーズが良い。ゴッセンのDiGI SIX2は反射式だと一段高めにでるので要注意。電源をOFF出来ないので電池の消費も激しい。小ささに惹かれて手を出さない方が無難。

　ピンホールで採られた写真を見ると、カラー写真の方がピントが来ているような感じがする。これは色を意識して形を判断している部分があるからだろうか？

　日本針穴写真協会のホームページで会員向けピンホールカメラの販売(TOP⇒会員専用⇒通販ショップ)を初めています。価格は６千円前後と、とてもリーゾナブルな価格設定になっています。ただし、会員向けなので、まず日本針穴写真協会に入会する必要があります。会費は入会金2000円と年会費2000円で初年度は4000円必要です。しかし、会費を含めても１万円そこそこで各種(135とブローニ)のピンホールカメラを買うことができるのは、メリットが大きいです。なお、表示されている価格は送料込みの販売価格とのことです。(当然購入できるのは会員本人用のみで、転売目的の複数購入はできません。)

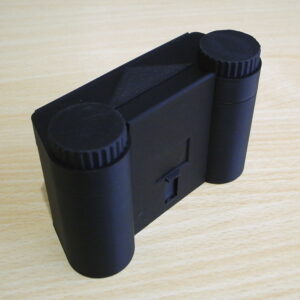

　３Dプリンターを使ってピンホールカメラを作るのは簡単そうに思えますが、上記ページにある部品表をみると、結構手間暇かかる作業であることがわかります。

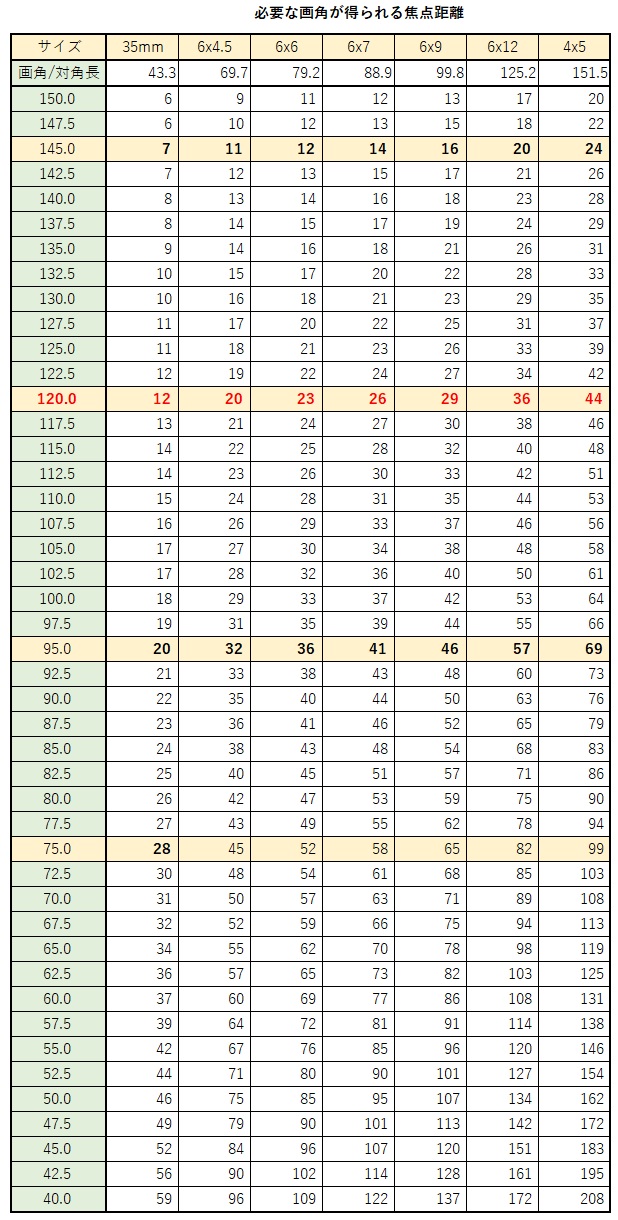

　焦点距離24mmの場合、このカメラでの対角写角は116°だった。なので、ケラれないためには、(90－116/2)=32°ということで、ピンホールのレベルから32°以上出てしまうと、ケラれることになる。約1cmの穴の底に貼っているので、リミットは5mmxtan(32°)=3.1mmが限界。測ってみると約3mm厚の状態でセンターのホールはギリギリセーフの状態。しかし、シフトのピンホールは15mm上につけているので、この分写角がひろがっており、129°という計算結果。このため、限界は5xtan(25°)＝2.4mm。ということで、完全にケラれることになる。

　シャッターには0.75mmのプラバンを3枚重ねしているが、接着剤のスキマもあって3mmにふくれているようだ。しかし、穴のセンター間隔が15mmで10mmの穴を２つあけている状態なので、これ以上あまり広げられない。しかたがないので、とりあえずは、シャッターは取り外して、マスキングテープで簡易運用することに。

　なお、現在改造中のZero 6×9のシフトをチェックしたら、とりあえずはケラれない範囲には入っているが、ぎりぎりの状態。今予定していたのは、18mmに8mmの穴が開いた1mm厚の座金2枚重ねだったので、内側の穴がもう少し広いものを使ったほうが安全なようだ。ハンズマンには12mmのものが置いてあったようだった。

【追記】12mmのものは無かった。最大の外径18mm内径10mm厚さ1.5mmというのを買ってみた。１枚では心配なので、２枚重ねにして、間にピンホールの薄板を挟もうかと思う。そして、今日ようやくWhite Glueというのが届いた。35分で固まり、24hで最強強度と書いてあるので、ゆっくり固まるやつみたい。

　オリンパス シクッスの試写。ピンホール自体は問題なかったけど、シャッター部分の穴が小さくて、最後の方のコマはケラれていた。特にシフトはシフトした分だけ写角が広がっていることを考慮していなかったので、ケラレが大きかった。シャッター部分の再制作が必要。最後の２コマはトリミングした。その前の２コマは、両面テープでとめているシャッター部分が動いたようだ。露光時間は1秒を切るものが多く、気分でシャッターを開けたけど、フィルムのラチチュードの広さでどうにかなった。

　最後から３コマ目は発掘中の昔造られた石の堤防。再利用するようだ。

　Zero 6×9改造のWhite Glue待ちの間に、もう一つピンホールカメラを作ってみた。

　今回は昔の蛇腹カメラを改造してピンホールカメラにしてみた。改造するカメラは、既に実績がネットに載っていたオリンパス シックスをヤフオクで入手。ケースと送料込みで3500円ぐらいだった。(レンズはカビていた)　とりあえず、レンズ、蛇腹、サポート金具と前蓋を取り外し、それにプラ板でレンズ板を作成。分解のネジのありかが分からず、力技となってしまった。

　焦点距離はそのままなら30mmぐらいだけど、少し引っ込めて24mm程度にレンズ板を置くことに。なのでピンホールの径は0.2mm、画角は118度ぐらい、F120でちょっと明るめ。シフトのホールは15mm上に付けたので仰角は32°ぐらい。重量は493gで木製に比べると重めになる。簡単に持ち運べるピンホールカメラとしてはこのあたりが限界だろう。センターのピンホールだけなら、Zero2000とほぼ同じ。違うところはシフトができることと、6×4.5が使えるところ。もともと6×4.5のフレームが着脱できるようになっている。

　HOLGAを改造するのであれば、こちらの方が母体としては良いと思う。HOLGAを使ってみて分かったことは、フィルムの装着が意外に難しいこと。こちらは下の止め金具は緩めることができるので楽そう。ちなみに、オリンパス シックスはレンズをはずしただけで、蛇腹付き焦点距離は65mmぐらいのピンホールができてしまう。標準レンズのファインダーが付いているので、センター部分は確認できる。

　ついでなので、焦点距離の長いのをもう一台作ってしまった。焦点距離は60mmぐらいと考えていたが結局67mmになっていた。ピンホールの大きさは0.3mmでF223と暗め。画角は97°ぐらいと、35mm換算で20mmぐらいと、よく見る広角の画面を期待。体重は291gで1号機からは100g程度増えた感じ。保管箱にしているダイソーのホームキーパ2200mlにぎりぎり入る大きさ。

　とりあえず印画紙で試写してみた。印画紙なので露光時間がかかることは覚悟していたが、最初のコマが25分と出て、時間を持て余す。このコマ、根っこの中心部だけ写すつもりで70cmぐらいの所から撮ったのだけど、長さで倍、面積で４倍の範囲が写っていた。やはり120°の画角は広い。

２コマ目は撮影途中で日がさしてきたので、左側に光が入ったようだ。３コマ目は空があるので、日陰の部分が露光不足。やはり印画紙では同じEvの画面にしないと、露光過多と不足が起きる。

　三脚のネジがゆるゆるで、２コマ目からは三脚が使えず、直接置いて、２コマ目はタテのシフト、３コマ目と４コマ目はヨコのシフトを使ってみた。２コマ目では、像の足元40cm離れぐらいに置いてますが、120°の写角では遠くに見えてます。三脚のネジ受けはホルガで余っていたプラステックのものを接着した。なお、トリミングはしていない。

　最後のコマの絵馬は風で揺れてました。しかし、さすがに4×5、印画紙のピンホールでも揺れてない絵馬は原版では読めるのがありますね。真ん中の絵馬には「みんなが幸せでありますように　大谷選手がけがなくホームラン王がとれますように」とあります。

露光時間 ①22.5分 ②5分 ③38秒 ④6.5分
印画紙はKentmere VC select Glossy 8×10を４分割。ISO6で露光時間を計算。

　ついでに35mmフィルム用に、M型キャップにピンホールを付けたものを作成。サイズは0.2mm。焦点距離28mm程度なので、F140ぐらい。どんな感じか試し撮りしてみないと。シャッターが付いているので、感度が高いフィルムなら、数分の１秒の撮影も可能だ。
